Conjunt de canonades de soldadura a tope

Conjunt de canonades de soldadura a tope

Avantatges de la connexió de canonades de soldadura a tope





Un accessori de soldadura a tope és un accessori de canonada soldable que permet canviar la direcció del flux, ramificar-se, reduir la mida de la canonada o connectar equips auxiliars. Els accessoris de soldadura a tovall d'acer forjat es fabriquen d'acord amb ANSI / ASME B16.



Avantatges de la connexió de canonades de soldadura a tope

Força i durabilitat
Els accessoris de canonada de soldadura a tope proporcionen resistència i durabilitat quan s'utilitzen en projectes de construcció i infraestructura. La seva alta qualitat el fa prou resistent per suportar condicions meteorològiques extremes, càrregues pesades i un ús rigorós. El disseny perfecte dels accessoris de canonada de soldadura a tope ajuda a reduir el risc de fuites a causa de les juntes febles o corroïdes, ja que no conté cap punt vulnerable on es pugui danyar la connexió. A més, són fàcils de gestionar i instal·lar amb poc esforç, oferint un avantatge d'estalvi de temps per als treballadors de la construcció. La seva rendibilitat també els converteix en una opció interessant en comparació amb altres materials de canonades.



Interior llis
Els accessoris de canonada de soldadura a tope ofereixen nombrosos avantatges als projectes de construcció i infraestructura, especialment pel que fa a l'interior llis d'una canonada. Els accessoris de soldadura a tope es fan generalment de canonades sense soldadura o soldades, el que significa que tenen un diàmetre interior uniforme. Això crea una superfície interna més llisa que els tipus tradicionals de connectors de canonades, el que significa que hi ha menys possibilitats que s'acumulin brutícia i residus o que s'acumulin dipòsits com ho farien amb les connexions de colze o en T. L'augment del cabal resultant també facilita que els equips de manteniment identifiquin els bloquejos ràpidament i els reparin de manera eficient.



Flexibilitat i adaptabilitat
Els accessoris de canonada de soldadura a tope ofereixen una flexibilitat i adaptabilitat inigualables en projectes de construcció i infraestructura. La capacitat d'unir canonades de diferents mides, formes, materials i graus permet crear diverses configuracions que es poden adaptar a necessitats específiques. A més, la unió soldada és més resistent que molts mètodes de connexió alternatius, oferint una major fiabilitat per a aplicacions crítiques on la seguretat és primordial. La durabilitat de la soldadura afegeix anys a la vida útil d'aquests accessoris en comparació amb altres opcions disponibles al mercat actual. En general, els accessoris de canonada de soldadura a tope ofereixen una solució excel·lent per adaptar les infraestructures de manera rendible alhora que garanteixen la seva longevitat i fiabilitat durant llargs períodes.



Longevitat i baix manteniment
Els accessoris de canonada de soldadura a tope tenen molts avantatges en projectes de construcció i infraestructura, especialment la longevitat i el baix manteniment. El seu procés de soldadura sense costures dóna lloc a soldadures fortes amb una major resistència alhora que redueix el pes total del projecte. A més, els accessoris de soldadura a tope poden suportar la corrosió de l'aigua i altres elements millor que les canonades tradicionals, de manera que la seva vida útil és més llarga per a projectes més a llarg termini. A més, les seves capacitats de segellat estanc requereixen menys manteniment, ja que les fuites són més rares en comparació amb altres tipus d'accessoris. En conclusió, els accessoris de canonada de soldadura a tope són una opció fantàstica per a projectes de construcció i infraestructura que requereixen una gran durabilitat en el temps i uns costos de manteniment mínims.



Rentable
Tot i que els accessoris de soldadura a tope són més cars que alguns altres tipus d'accessoris inicialment, ofereixen un retorn de la inversió important al llarg del temps. La seva longevitat, el baix manteniment i la millora de l'eficiència del sistema poden ajudar a reduir els costos operatius i evitar costosos temps d'inactivitat a causa de fuites i avaries. A més, la seva adaptabilitat i flexibilitat poden reduir els residus de material i els costos laborals durant la instal·lació i modificació.



Per què escollir-nos

Estàndards d'alta qualitat

Els nostres productes estan fets amb estàndards d'alta qualitat, garantint que siguin duradors i de llarga durada. Utilitzem només els millors materials i les últimes tècniques de fabricació per crear els nostres productes.

Preus competitius

Oferim els nostres productes de brida a preus competitius, garantint que els nostres clients tinguin la millor relació qualitat-preu possible.

Perícia

Comptem amb un equip d'experts amb molts anys d'experiència en la indústria de brides.

Servei d'atenció al client

Ens enorgulleix oferir un excel·lent servei al client i garantir que els nostres clients estiguin satisfets amb les seves compres. Estem sempre disponibles per respondre qualsevol pregunta o inquietud que puguin tenir els nostres clients.



Quins són els diferents tipus de muntatge de canonades de soldadura a tope

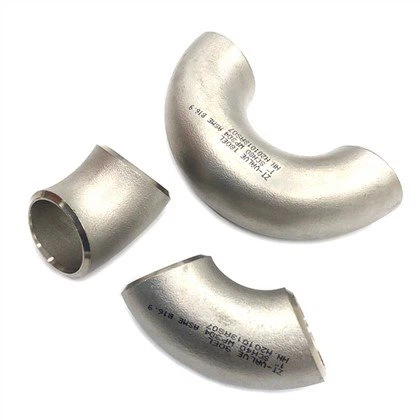

Colze de soldadura a tope
El colze de soldadura a tope està dissenyat per canviar la direcció del fluid al sistema de canonades. Té un radi llarg (LR) i un tipus de radi curt (SR) i té diferents graus de cobertura fins a 45 graus, 90 graus i 180 graus. El colze Buttweld és un colze d'acer format per premsat en calent o forja. La seva forma de connexió és per soldar directament el colze i la canonada d'acer. Els colzes de soldadura a tope s'utilitzen principalment per a colzes amb pressió i temperatura més altes que altres tipus de connexió (colze soldat per endoll o colze de canonada roscada).



Tee de soldadura a tope
La T de soldadura a tope (tee igual i reductora) té una branca de 90-graus i una canonada de línia recta que proporcionarà una connexió per instal·lar un altre dispositiu per als sistemes de canonades. La camiseta Buttweld s'utilitza àmpliament en petroli, farmàcia aeroespacial, indústria química, metal·lúrgia, energia elèctrica, indústria militar, suport d'enginyeria i altres canonades industrials.



Tee reductora de soldadura a cap
La mateixa estructura de la forma T, però la mida de la branca de 90-graus és més petita que el diàmetre de la canonada recta. Per tant, instal·lar una canonada o accessoris de mida més petita. El diàmetre de la branca és més petit que el diàmetre principal. El te reductor es descriu normalment com a diàmetres NPS.



Tee igual de soldadura a cap
Tee igual: tres branques de te tenen els mateixos diàmetres. També anomenat Straight Tee.



Reductor de soldadura a tope
El reductor de soldadura a tope és un component utilitzat a les canonades per reduir la seva mida de gran a petit d'acord amb el diàmetre interior. La longitud de la reducció aquí és igual a la mitjana dels diàmetres de tubs més petits i més grans. Aquí, el reductor es pot utilitzar com a difusor o broquet. El reductor ajuda a satisfer les canonades existents de diferents mides o el flux hidràulic dels sistemes de canonades.



Reductor concèntric
Aquest reductor consisteix en els accessoris de forma simètrica i cònica que amplien o redueixen el diàmetre per igual sobre la línia central. Per exemple, quan una canonada d'1 polzada passa a una canonada de ¾ polzada, la part superior o inferior de la canonada no es manté a nivell. S'utilitza àmpliament quan canvia de diàmetre únic o múltiple.



Reductor excèntric
Un accessori de forma cònica que redueix o augmenta el diàmetre, però no és simètric respecte a la línia central. S'utilitza en sistemes de canonades per reduir el diàmetre d'una canonada d'una mida a una mida més gran o petita.



Tapa de soldadura a tope
Els taps d'extrem de canonada ButtWeld solen soldar-se a l'extrem de la canonada o muntar-se a la rosca externa de l'extrem de la canonada per cobrir els accessoris de canonada. Tancar la canonada de manera que la funció sigui la mateixa que l'endoll de la canonada.



Acoblament de soldadura a tope
Un acoblament és un dispositiu que s'utilitza per unir dos eixos en els seus extrems amb la finalitat de transmetre potència. L'objectiu principal dels acoblaments és unir dues peces d'equip giratori alhora que permeten un cert grau de desalineació o moviment final o ambdós. Un acoblament també pot ser un dispositiu mecànic que serveix per connectar els extrems de peces o objectes adjacents.



mugró de soldadura a tope
El mugró és un tros curt de canonada generalment amb fils als dos extrems, per connectar dos altres accessoris. La longitud del mugró generalment s'especifica per la longitud total amb part de fils. A més, pot tenir una secció hexagonal al centre per agafar-la amb una clau anglesa (anomenem mugró hexagonal), o simplement pot estar fet d'un tros de canonada.



Extrems del taló de soldadura a tope
L'extrem del taló de la junta solapada és un accessori que s'utilitza per substituir les brides soldades quan es requereix el suport d'una brida de seguretat giratòria. I es pot subministrar en una dimensió ANSI estàndard i no estàndard que s'utilitza per connectar tubs de diferents diàmetres.



Aplicacions d'ajust de canonades de soldadura a tope

Estacions de tractament d'aigües residuals

Les canonades amb accessoris de soldadura a tope gestionen amb seguretat el flux de residus humans dins de les plantes industrials.

Producció d'alcohol

Els accessoris de soldadura a tope proporcionen una connexió segura i fiable en el transport de productes alcohòlics des de les instal·lacions de producció fins als centres de distribució i, en última instància, als consumidors.

Fàbriques químiques

Els accessoris de soldadura a tope minimitzen el risc de fuites, vessaments i accidents, protegint el medi ambient a les fàbriques químiques que produeixen compostos potencialment perillosos.



Stainless Steel Pipe Fittings Tee

Diferents usos dels accessoris de soldadura a tope i els accessoris de soldadura de socket



Mida i pressió de la canonada
Accessoris de soldadura a tope per a mides més grans i pressió més alta, accessoris de soldadura per endoll per a mides més petites i sistemes de pressió més baixa.



Requisits de soldadura
Els accessoris de soldadura a tope requereixen soldadors especialitzats i equips especialitzats, mentre que els accessoris de soldadura per endoll són més fàcils d'instal·lar amb menys experiència en soldadura.



Avaluar les limitacions d'espai
Els accessoris de soldadura de socket tenen un disseny més compacte, el que els fa adequats per a aplicacions d'espai limitat.



Integritat conjunta
Els accessoris de soldadura a tope proporcionen generalment una major integritat de la junta a causa de la soldadura de penetració total.



Cost
Avalueu el cost dels accessoris i els costos laborals associats per a la instal·lació, ja que els accessoris de soldadura a tope poden requerir més mà d'obra i equips especialitzats.

Com garantir les tècniques de soldadura adequades per als accessoris de soldadura a tope?



Prepareu les canonades i els accessoris
Amb una preparació adequada de canonades i accessoris, augmentaran les possibilitats d'un procés de soldadura amb èxit. Per preparar les canonades i els accessoris, assegureu-vos que estiguin nets, lliures de residus i que tinguin vores llises. Podeu utilitzar un raspall de filferro o una esmoladora per eliminar l'òxid, brutícia o altres contaminants que afecten la qualitat de la soldadura. A més, les canonades i els accessoris han d'estar alineats correctament.



Trieu el material de farciment adequat
La qualitat de la soldadura depèn del material de farciment que trieu. El material de farciment que trieu ha de ser compatible amb el material base i tenir les propietats de resistència i resistència a la corrosió necessàries. A més, el farciment ha de complir els requisits específics de l'aplicació.



Supervisar i controlar l'entorn de soldadura
L'entorn de soldadura afecta significativament la qualitat de la soldadura. L'àrea de soldadura s'ha de ventilar adequadament per garantir un entorn de treball segur i evitar l'acumulació de fums perillosos A part d'això, hauríeu de controlar els nivells de temperatura i humitat a la zona de soldadura juntament amb els equips i les eines de soldadura.



Realitzar controls de control de qualitat
Això és una cosa que sovint oblida la gent. Per assegurar-vos que la soldadura compleix els estàndards i especificacions exigides, heu d'optar per controls de qualitat. Haureu de realitzar proves visuals i no destructives per comprovar si hi ha defecte o defecte a la soldadura després de la soldadura. El més important, heu de realitzar proves de pressió, assegurant-vos que la soldadura pot suportar la pressió i l'estrès requerits

Ss Reducer Fitting






Graus i usos dels accessoris de canonada d'acer inoxidable soldats a tope




01/

Sèrie 400 martensític
410 Crom recte (12–18%); magnètic; es pot tractar tèrmicament per endurir. El tipus 410 no es corroeix quan s'exposa a vapor o condicions químiques moderades.

02/

Grau típic
Com a exemples d'aplicacions típiques, es poden citar elements de subjecció, peces de màquines i eixos de bombes.

03/

Ferrític sèrie 400
El crom recte 430 es troba normalment en els graus d'acer ferrític de la sèrie 400 amb un contingut de carboni del 12-18%. És magnètic i té un baix contingut de carboni, però no es pot escalfar. En aplicacions típiques, s'utilitzen retalls molt polits en el processament d'aliments i altres aplicacions.

04/

Enduriment per precipitació
Grau típic: martensític o austenític 17-4 Crom (12-28 per cent), níquel (4-7 per cent). Segons la designació de grau 630, que també es coneix com a grau 17-4, s'afegeixen níquel i crom en proporcions del 17 per cent i el 4 per cent respectivament. Els acers presenten altes resistències, bona ductilitat i un alt grau de resistència a la corrosió a temperatures suaus.



Com triar l'ajust de canonada de soldadura a tope adequat


Tub VS tub
Tot i que la gent pot utilitzar els termes "tub" i "tub" de manera intercanviable, tenen propòsits diferents i no es mesuren de la mateixa manera. Les canonades serveixen com a recipient per transferir fluids i gasos en grans aplicacions de fontaneria. Els tubs, en canvi, poden ser quadrats, rodons o rectangulars i s'utilitzen normalment en aplicacions estructurals. La selecció del tipus adequat de tub ajuda a garantir un rendiment òptim i rendible de la fontaneria.



Tipus de fil
Els accessoris de canonada estan roscats als dos extrems, amb rosques femenines a l'interior d'un accessori. Les rosques masculines es troben a l'exterior d'un accessori i es cargolen a les rosques femenines. Un tipus de rosca comú que s'utilitza a Amèrica del Nord és el National Pipe Thread (NPT), que inclou fils cònics utilitzats per unir i segellar canonades. Els accessoris es presenten en roscat de tub mascle (MPT o MNPT) i roscat de tub femella (FPT o FNPT). Un altre tipus de rosca comú és British Standard Pipe (BSP), l'estàndard que s'utilitza a la majoria de països per a fontaneria i instal·lació de canonades. Altres estàndards de tipus de fil varien segons el país i la indústria.



Material
El material dels accessoris depèn de diversos factors, com ara les condicions de temperatura, les classificacions de pressió i el cost. Les canonades vénen en una gran varietat de materials, igual que els accessoris. Tanmateix, tant els components de la canonada de soldadura a tope com els components de la canonada solen coincidir amb el material de la canonada. Els materials més comuns per als accessoris són metalls i plàstics, com ara llautó, coure, acer, ferro negre, clorur de polivinil (PVC), polietilè d'alta densitat i molt més.



Mida
Trobar la mida de les canonades necessàries per a un projecte pot ser confús. Tanmateix, la mida de la canonada es refereix al diàmetre nominal (DN) o al diàmetre interior mitjà de la mesura de la canonada. Les canonades es poden intercanviar fàcilment i connectar-se a canonades del mateix diàmetre nominal. El diàmetre nominal es pot calcular mitjançant taules i programes estàndard basats en les dimensions de la canonada.




La nostra fàbrica



Els nostres fundadors porten més de 30 anys a la indústria de l'acer inoxidable i fa més de 15 anys que exporten productes d'acer inoxidable. Exportem principalment a més de 30 països d'Amèrica del Nord, Amèrica del Sud, Europa, Àsia i altres estats. Amb persistència i esforç, ens hem convertit en una de les empreses líders d'accessoris de vàlvules i brides a la Xina.



home-about-us




Preguntes fetes


P: Quin és el buit per soldar accessoris de canonada?

R: La bretxa pot ser tan estreta com 1/16 polzada o fins a 5/32 polzada. Normalment requereix una bretxa més estreta, mentre que és més indulgent i permet una bretxa més gran. El buit de l'arrel ha de ser prou gran per permetre que el grup de soldadura fos l'ompli, però prou petit perquè el bassal de soldadura no caigui.

P: Quins són els tres accessoris de canonada habituals en soldadura?

R: Hi ha molts tipus diferents d'accessoris i es produeixen amb les mateixes mides, horaris (paret) i materials que la canonada. Els tipus comuns de configuracions d'ajust encaixen en tres grups generals; Soldadura a tope, roscada (cargolada) i soldadura per endoll.

P: Es poden soldar accessoris de canonada mal·leable?

R: Sí, les ferros colades mal·leables són soldables. Tanmateix, només perquè pugueu no vol dir que haureu de fer-ho! NO S'HA DE soldar en un accessori de canonada de ferro mal·leable instal·lat en un sistema a pressió! La integritat estructural de la instal·lació s'alterarà!

P: Per què heu de deixar un buit quan soldeu canonades?

R: Durant la soldadura, aquests petits buits permeten que el metall fos líquid passi i es fusioni correctament. Assegura una penetració adequada que determina la resistència i la durabilitat de la junta de soldadura.

P: Quin és l'estil més comú d'ajustament soldat utilitzat en els sistemes de canonades soldades?

R: Una unió a tope, o soldadura a tope, és una unió on dues peces de metall es col·loquen juntes en el mateix pla i el costat de cada metall s'uneix mitjançant soldadura. Una soldadura a tope és el tipus d'unió més comú que s'utilitza en la fabricació d'estructures i sistemes de canonades.

P: Quin és el mètode més comú per unir canonades?

R: Una soldadura a tope és el tipus més comú de mètode de soldadura d'unió de canonades. Els treballadors utilitzen aquest mètode per unir dues canonades del mateix diàmetre. En general, aquestes juntes són més freqüents en sistemes de canonades comercials o industrials. Les juntes segellades amb soldadura a tope no són accessibles per al manteniment, ja que són una unió fixa.

P: Quins són els quatre processos de soldadura principals per a la soldadura de canonades?

R: La soldadura de canonades utilitza tècniques de soldadura per arc, inclosa la soldadura d'arc de metall blindat (SMAW), la soldadura d'arc de metall amb gas (GMAW), incloent la soldadura MIG i MAG, la soldadura per arc de nucli de flux (FCAW), la soldadura per arc submergit i el gas inert de tungstè soldadura (TIG).

P: Quina diferència hi ha entre els accessoris mal·leables i dúctils?

R: El ferro mal·leable normalment té alguns defectes interns derivats de partícules de carboni de forma irregular. Això fa que el cracking sigui una possibilitat. El ferro dúctil té partícules de carboni esfèriques que permeten més flexió.

P: Puc soldar accessoris de canonada negre?

R: Es poden soldar accessoris de canonada de ferro negre? Per descomptat, els accessoris d'acer es poden soldar amb qualsevol mètode comú per soldar aliatges d'acer.

P: Què significa ISO en accessoris de canonada?

A: Fils de canonada. Aquestes mides de rosca de canonades mètriques han estat adoptades per la ISO (International Standards Organization) i estan destinades principalment a canonades o tubs per cargolar junts o als ports de canonades ISO de vàlvules, cilindres, bombes i altres components.

P: Quin és un error comú en la soldadura de canonades?

R: Les puntes que queden a la junta es consumeixen per la soldadura. Si hi ha un defecte a l'adherència o si l'instal·lador va utilitzar el metall d'aportació incorrecte per a la junta, hi ha un risc de defectes de soldadura. Retallar les taques ajuda a eliminar aquest problema potencial.

P: Per què els soldadors de canonades solden costa avall?

R: A les canonades de paret més prima, la soldadura en baixada permet als operadors funcionar "calent i ràpid", augmentant la productivitat en comparació amb la soldadura amunt, que es requereix en canonades de paret més gruixuda per augmentar l'entrada de calor per garantir una penetració completa.

P: Per què els extrems de les canonades es bisanen abans de soldar?

R: Bisellar els extrems dels tubs ajuda a garantir que aquestes soldadures siguin tan fortes com sigui possible, però pot ser lenta i retardar la producció quan el temps és crític. Tant la velocitat com la qualitat són importants: el bisellat s'ha de fer ràpidament perquè no es produeixin colls d'ampolla, però ha de complir unes especificacions elevades per garantir que les soldadures siguin fortes.

P: Quina és la distància mínima de soldadura per a la canonada?

R: La distància entre dues juntes de soldadura ha de ser 4 vegades el gruix de la paret de la canonada o una vegada el diàmetre de la canonada, però mai més a prop de 1,5 polzades.

P: Quina és la distància mínima entre dues soldadures en una canonada?

R: Com a bona pràctica d'enginyeria "La distància mínima entre dues soldadures de penetració (circunferencial, connexió de branca de soldadura) és 4 vegades el gruix de la canonada o 100 mm el que sigui més gran.

P: Fins on arriba la canonada de coure a la connexió?

R: Els accessoris de suor de coure típics vénen amb una profunditat d'inserció d'aproximadament {{0}},5" (o el que sigui) per a la canonada de coure? Per exemple, òbviament, es recomana i la millor pràctica inserir la canonada de coure tan completa 0,5 ".

P: Quin ha de ser l'espai lliure entre la canonada i l'accessori per garantir una unió excel·lent quan es solda?

R: L'espai lliure recomanat per a una junta soldada és . 002 - . 005". Un espai lliure massa petit redueix la capacitat d'un metall d'aportació per fluir correctament.

P: A quina distància hi ha l'espai entre canonades?

A: De centre a centre entre les canonades=meitat O/D (diàmetre exterior) de la brida del tub de mida més gran + Gruix d'aïllament del tub de mida més gran (si escau) + 25 mm + meitat O/D ( diàmetre exterior) de la canonada de mida més petita + gruix d'aïllament de la canonada de mida més petita (si escau).

P: Quina és una longitud curta de canonada instal·lada entre acoblaments o altres accessoris?

R: Un mugró és un tros curt de canonada, normalment d'acer roscat mascle, llautó, clorur de polivinil clorat (CPVC) o coure (ocasionalment coure sense rosca), que connecta altres dos accessoris.

P: Quantes soldadures de punt es recomanen per a la soldadura de canonades?

R: No puc recordar una situació en què la canonada va ser col·locada i tacada per una altra persona. Pel que fa al nombre i la longitud de les soldadures de punt, sovint veig que els soldadors utilitzen quatre soldadures de punt d'uns 25 mm de longitud a 12:00, 3:00, 6:00 , i 9:00 posicions de les hores.

Com a un dels principals fabricants i proveïdors de tubs de soldadura a la Xina, us donem la benvinguda a comprar accessoris de tubs de soldadura a tope amb descompte a la nostra fàbrica. Tots els nostres productes són d'alta qualitat i preu competitiu. Contacta amb nosaltres per a la cotització.
